薄膜衰减器（Thin Film Chip Attenuator）
描述：薄膜衰减器使用高品质99.6% 氧化铝（Al2O3）基板和氮化钽（TaN）薄膜电阻材料并经由薄膜工艺制造完成。适用频率范围可至30GHZ，其电路正面面有4微米（μm）厚度的金（Au）和电路背面（接地面）有大于1微米（μm）厚度的金（Au），非常适合用于微波集成电路（MIC）。主要应用有降低信号电平、源与负载之间的匹配、元器件隔离保护等。
特性：高可靠性氮化钽（TaN）薄膜电阻、高频率稳定性、良好可焊和键合性、温度系数为150ppm/oC、工作温度范围-55 oC 至+200 oC。
产品编号：
产品系列
|
产品编号 |
长度
L（mm） |
宽度
W（mm） |
厚度*
T（mm） |
衰减值
（dB） |
|
FAA-4020-10-01 |
1.02(0.040”) |
0.51(0.020”) |
0.25(0.010”) |
1 |
|
FAA-4020-10-02 |
1.02(0.040”) |
0.51(0.020”) |
0.25(0.010”) |
2 |
|
FAA-4020-10-03 |
1.02(0.040”) |
0.51(0.020”) |
0.25(0.010”) |
3 |
|
FAA-4020-10-04 |
1.02(0.040”) |
0.51(0.020”) |
0.25(0.010”) |
4 |
|
FAA-4020-10-05 |
1.02(0.040”) |
0.51(0.020”) |
0.25(0.010”) |
5 |
|
FAA-4020-10-06 |
1.02(0.040”) |
0.51(0.020”) |
0.25(0.010”) |
6 |
|
FAA-4020-10-10 |
1.02(0.040”) |
0.51(0.020”) |
0.25(0.010”) |
10 |
注：长度（L）和宽度（W）公差：±0.050mm（0.002”）；
厚度(T) 公差：±0.025mm（0.001”）；
衰减值变化：±0.1dB (5GHz) 和±0.2dB (15GHz)

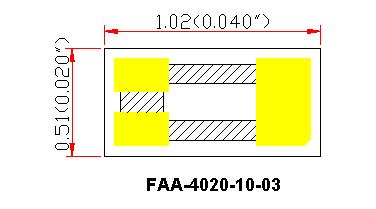

薄膜衰减器例图(mm)：
|
