薄膜电阻（Thin Film Chip Resistor）
描述：薄膜电阻使用高品质99.6% 氧化铝（Al2O3）基板和氮化钽（TaN）薄膜电阻材料并经由薄膜工艺制造完成，具有低寄生电容；其电路正面（电阻面）有4微米（μm）厚度的金（Au）和电路背面（接地面）有大于1微米（μm）厚度的金（Au），适合用于微波集成电路（MIC）, 如放大器、衰减器、耦合器、滤波器、谐振器等模块电路。
特性：适用于高频电路（直至40GHz），高可靠性氮化钽（TaN）薄膜电阻、低寄生电容、良好可焊和键合性、温度系数为150 ppm/oC；工作温度范围-55 oC至+200 oC。
产品编号：
产品系列：
|
产品编号 |
长度
L（mm） |
宽度
W（mm） |
厚度*
T（mm） |
电阻值
（Ω） |
阻值精度 |
额定功率
（mW） |
|
FRA-2828-10-1 |
0.7(0.028”) |
0.7(0.028”) |
0.25(0.010”) |
1 |
±10% ±5% |
130 |
|
FRA-2828-15-1 |
0.7(0.028”) |
0.7(0.028”) |
0.38(0.015”) |
1 |
±10% ±5% |
130 |
|
FRA-2828-10-2 |
0.7(0.028”) |
0.7(0.028”) |
0.25(0.010”) |
2 |
±10% ±5% |
150 |
|
FRA2-828-15-2 |
0.7(0.028”) |
0.7(0.028”) |
0.38(0.015”) |
2 |
±10% ±5% |
150 |
|
FRA-2828-10-3 |
0.7(0.028”) |
0.7(0.028”) |
0.25(0.010”) |
3 |
±10% ±5% |
180 |
|
FRA-2828-15-3 |
0.7(0.028”) |
0.7(0.028”) |
0.38(0.015”) |
3 |
±10% ±5% |
180 |
|
FRA-2828-10-4 |
0.7(0.028”) |
0.7(0.028”) |
0.25(0.010”) |
4 |
±10% ±5% |
250 |
|
FRA-2828-15-4 |
0.7(0.028”) |
0.7(0.028”) |
0.38(0.015”) |
4 |
±10% ±5% |
250 |
|
FRA-2828-10-5 |
0.7(0.028”) |
0.7(0.028”) |
0.25(0.010”) |
5 |
±10% ±5% |
230 |
|
FRA-2828-15-5 |
0.7(0.028”) |
0.7(0.028”) |
0.38(0.015”) |
5 |
±10% ±5% |
230 |
|
FRA-2828-10-10 |
0.7(0.028”) |
0.7(0.028”) |
0.25(0.010”) |
10 |
±10% ±5% |
300 |
|
FRA-2828-15-10 |
0.7(0.028”) |
0.7(0.028”) |
0.38(0.015”) |
10 |
±10% ±5% |
300 |
|
FRA-2828-10-15 |
0.7(0.028”) |
0.7(0.028”) |
0.25(0.010”) |
15 |
±10% ±5% |
450 |
|
FRA-2828-15-15 |
0.7(0.028”) |
0.7(0.028”) |
0.38(0.015”) |
15 |
±10% ±5% |
450 |
|
FRA-2828-10-20 |
0.7(0.028”) |
0.7(.028”) |
0.25(0.010”) |
20 |
±10% ±5% |
600 |
|
FRA-2828-15-20 |
0.7(0.028”) |
0.7(0.028”) |
0.38(0.015”) |
20 |
±10% ±5% |
600 |
|
FRA-2020-10-30 |
0.5(0.020”) |
0.7(0.020”) |
0.25(0.010”) |
30 |
±10% ±5% |
460 |
|
FRA-2020-15-30 |
0.5(0.020”) |
0.5(0.020”) |
0.38(0.015”) |
30 |
±10% ±5% |
460 |
|
FRA-2020-10-40 |
0.5(0.020”) |
0.5(0.020”) |
0.25(0.010”) |
40 |
±10% ±5% |
620 |
|
FRA-2020-15-40 |
0.5(0.020”) |
0.5(0.020”) |
0.38(0.015”) |
40 |
±10% ±5% |
620 |
|
FRA-2020-10-50 |
0.5(0.020”) |
0.5(0.020”) |
0.25(0.010”) |
50 |
±10% ±5% |
500 |
|
FRA-2020-15-50 |
0.5(0.020”) |
0.5(0.020”) |
0.38(0.015”) |
50 |
±10% ±5% |
500 |
|
FRA-2020-10-75 |
0.5(0.020”) |
0.5(0.020”) |
0.25(0.010”) |
75 |
±10% ±5% |
420 |
|
FRA-2020-15-75 |
0.5(0.020”) |
0.5(0.020”) |
0.38(0.015”) |
75 |
±10% ±5% |
420 |
|
FRA-2020-10-100 |
0.5(0.020”) |
0.5(0.020”) |
0.25(0.010”) |
100 |
±10% ±5% |
360 |
|
FRA-2020-15-100 |
0.5(0.020”) |
0.5(0.020”) |
0.38(0.015”) |
100 |
±10% ±5% |
360 |
|
FRA-2020-10-200 |
0.5(0.020”) |
0.5(0.020”) |
0.25(0.010”) |
200 |
±10% ±5% |
500 |
|
FRA-2020-15-200 |
0.5(0.020”) |
0.5(0.020”) |
0.38(0.015”) |
200 |
±10% ±5% |
500 |
|
FRA-2020-10-300 |
0.5(0.020”) |
0.5(0.020”) |
0.25(0.010”) |
300 |
±10% ±5% |
270 |
|
FRA-2020-15-300 |
0.5(0.020”) |
0.5(0.020”) |
038(0.015”) |
300 |
±10% ±5% |
270 |
|
FRA-2020-10-400 |
0.5(0.020”) |
0.5(0.020”) |
0.25(0.010”) |
400 |
±10% ±5% |
360 |
|
FRA-2020-15-400 |
0.5(0.020”) |
0.5(0.020”) |
0.38(0.015”) |
400 |
±10% ±5% |
360 |
|
FRA-2020-10-500 |
0.5(0.020”) |
0.5(0.020”) |
0.25(0.010”) |
500 |
±10% ±5% |
450 |
|
FRA-2020-15-500 |
0.5(0.020”) |
0.5(0.020”) |
0.38(0.015”) |
500 |
±10% ±5% |
450 |
|
FRA-2020-10-600 |
0.5(0.020”) |
0.5(0.020”) |
0.25(0.010”) |
600 |
±10% ±5% |
540 |
|
FRA-2020-15-600 |
0.5(0.020”) |
0.5(0.020”) |
0.38(0.015”) |
600 |
±10% ±5% |
540 |
|
FRA-2020-10-800 |
0.5(0.020”) |
0.5(0.020”) |
0.25(0.010”) |
800 |
±10% ±5% |
720 |
|
FRA-2020-15-800 |
0.5(0.020”) |
0.5(0.020”) |
0.38(0.015”) |
800 |
±10% ±5% |
720 |
|
FRA-2020-10-1000 |
0.5(0.020”) |
0.5(0.020”) |
0.25(0.010”) |
1000 |
±10% ±5% |
620 |
|
FRA-2020-15-1000 |
0.5(0.020”) |
0.5(0.020”) |
0.38(0.015”) |
1000 |
±10% ±5% |
620 |
注：*：其他产品厚度如0.127mm（0.005”）也可提供，请联络工程部。
长度（L）和宽度（W）公差：±0.050mm（0.002”）；
厚度 (T) 公差：±0.025mm（0.001”）；
电阻值精度：通常±10%; ±5%也可提供。

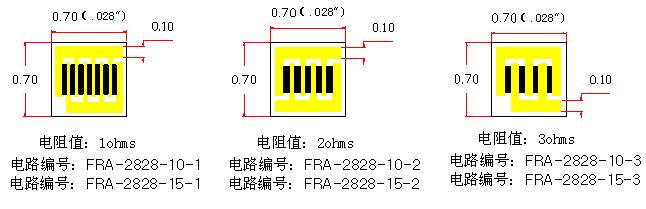

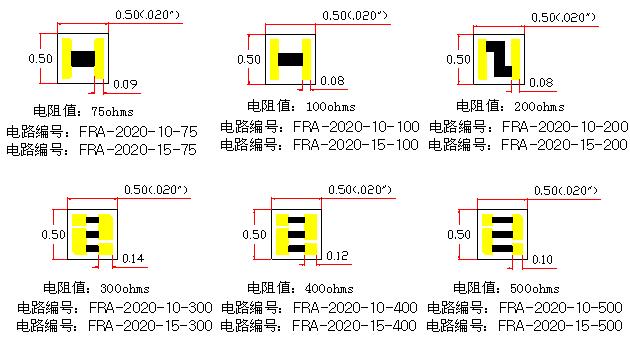

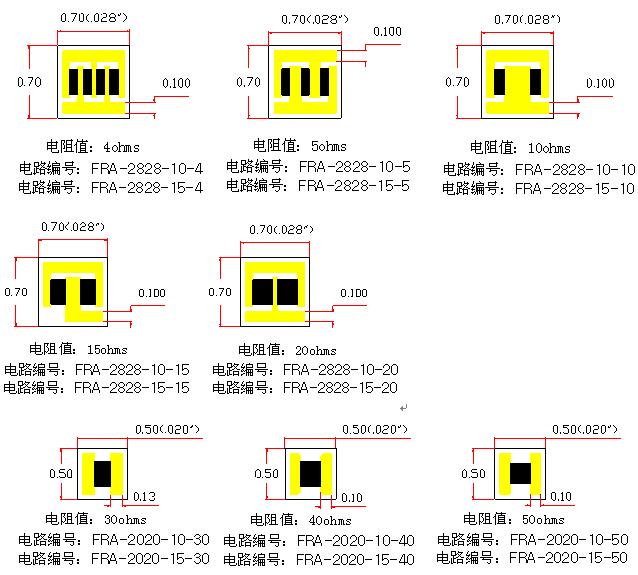

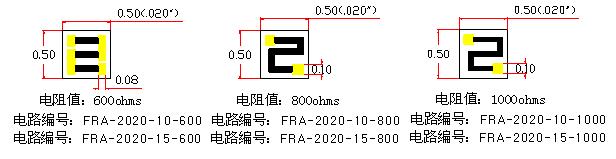

薄膜电阻简图(mm)：
